一、故障點定位

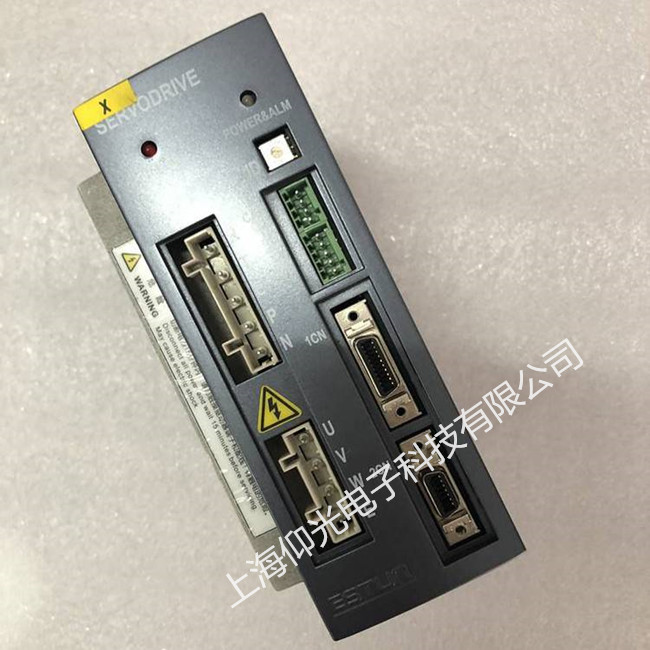

埃斯頓（ESTUN）伺服驅動器 A12 為IPM 模塊過流報警，屬嚴重電氣保護，上電、運行或負載突變時均會觸發，立即停機鎖存故障。故障集中在三大核心區域：電機動力回路（UVW 接線、電纜、繞組）、驅動器功率單元（IPM/IGBT 模塊、驅動板）、電流采樣與編碼器信號回路。典型表現：上電即報 A12，多為驅動器模塊擊穿或輸出側短路；運行中跳閘，多為接線松動、電纜破損或電機匝間短路；空載正常、帶載即報，多為 PID 參數不當、負載卡死或編碼器相位異常。該故障本質是驅動器檢測到輸出電流超出模塊耐受閾值，觸發急停保護，防止設備燒毀。
二、故障原因分析
外部接線與電纜故障是首要誘因。動力電纜長期震動導致端子松脫、氧化銹蝕，引發接觸不良或相間短路；電纜彎折、磨損導致芯線斷裂、絕緣層擊穿，造成接地短路；編碼器電纜破損或屏蔽失效，信號紊亂，引發電流異常波動。
電機本體損壞直接觸發過流。電機繞組匝間短路、單相斷路，運行電流急劇飆升；繞組絕緣老化、對地漏電，導致三相電流失衡；電機抱閘未松開、軸承卡死，負載阻力過大，造成堵轉過流。
驅動器內部硬件失效為核心內因。IPM 功率模塊因老化、過熱擊穿或開路，輸出電流失控；驅動板觸發信號異常，導致 IGBT 誤導通；電流傳感器損壞、采樣回路漂移，誤報過流；制動電阻短路、制動電路異常，再生能量沖擊引發過流。
參數設置與工況不當誘發故障。PID 增益過高，電機震蕩過流；電機參數匹配錯誤，電流采樣偏差；負載慣性過大、機械卡滯，啟動瞬間電流超限；電磁干擾導致信號失真，引發誤報警。
三、埃斯頓驅動器維修處理角度
檢修遵循先外后內、先斷電驗線、再測硬件的原則，分步排查。第一步斷電檢查外部回路。斷電驗電后，緊固驅動器與電機側 UVW 端子，清理氧化層；用萬用表測電纜三相通斷與相間 / 對地絕緣（≥5MΩ），更換破損電纜；檢查編碼器接線與屏蔽，確保信號穩定。
第二步檢測電機狀態。脫開電纜，測電機三相繞組電阻（偏差≤5% 為正常），排查匝間短路；測繞組對地絕緣，異常則修復或更換電機；手動盤車，確認無機械卡滯，檢查抱閘是否正常松開。
第三步檢修驅動器內部硬件。放電后拆機，觀察 IPM 模塊有無鼓包、燒痕；用萬用表二極管檔測三相橋臂，數值異常則更換模塊；檢查驅動板、電流傳感器與制動電路，修復虛接、更換損壞元器件；校準電流采樣信號。
第四步優化參數與負載測試�；謴�(fù)出廠參數，重新匹配電機額定功率、電流；調低 PID 增益，避免震蕩；空載運行，監測輸出電流平衡度；帶載運行 2 小時，無 A12 報警方可投產。
結語
埃斯頓驅動器維修A12 過流故障多由接線短路、電機損壞、模塊擊穿、參數不當引發。日常巡檢需重點緊固端子、檢查電纜絕緣、校準電機參數、清理散熱風道，可有效規避故障，保障伺服系統穩定運行。
