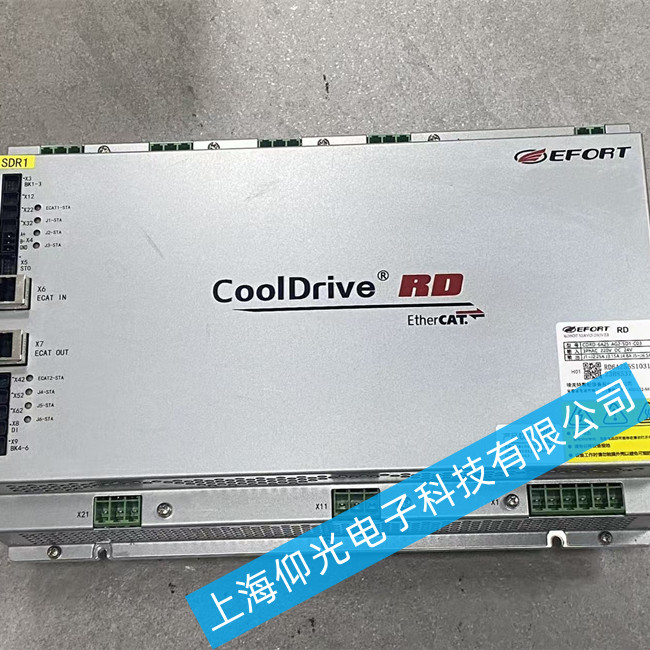

EFORT埃夫特驅動器維修CDRD-6A25-AG2-SD1-C03故障維修
埃夫特CDRD-6A25-AG2-SD-C03是六軸機器人專用伺服驅動器，該型號常見故障按發生率排序整理了標準化維修方案：
一、先區分該型號高發故障類型
該驅動器故障集中在5類常見場景，對應排查維修：
二、分類型維修排查方案
1. 上電無反應/指示燈不亮（最高發）
故障點多集中在電源輸入回路：
外部排查：測量輸入直流母線電壓（埃夫特該型號通常為DC310V輸入），確認電壓在正常范圍，排除外部電源損壞、接線松動問題；檢查進線保險是否熔斷，若熔斷先排查短路再更換同規格保險。
內部電源板維修：拆機查看電源板是否有電容鼓包漏液、元件燒焦痕跡，優先更換鼓包電容和燒斷的保險；若電源板無輸出，檢查PFC開關管、整流橋是否擊穿，更換對應損壞功率元件修復供電。
主板供電故障：電源板輸出正常則檢查主板核心穩壓芯片，更換變值損壞的穩壓元件，修復主板供電。
2. 上電報過流/過載報警
該型號過流故障分為外部和硬件兩類：
外部排查：斷電后手動轉動對應機器人關節軸，檢查是否有機械卡滯、減速機卡死，機械堵轉是過流最高發誘因；測量電機繞組絕緣，若絕緣低于1MΩ說明電機繞組短路，維修或更換電機。
驅動器硬件維修：斷開電機線仍報警，說明驅動器內部故障：大概率是IGBT功率模塊擊穿，測量IGBT引腳通斷，若短路更換同規格IGBT；其次是電流檢測傳感器老化變值，更換霍爾傳感器或采樣電阻，重新校準檢測值即可。
3. 編碼器通訊故障/報位置誤差
該故障是埃夫特機器人驅動器高發故障：
基礎排查：重新拔插編碼器接線，清理排針氧化層，檢查線纜是否有折斷破損，接線松動、線纜破損會導致信號丟失，更換損壞的編碼器線纜即可解決。
硬件故障：接線正常仍報警，檢查驅動器端編碼器接收芯片、通訊接口芯片，芯片受靜電浪涌擊穿會導致信號無法接收，更換對應型號的接口芯片即可修復；若編碼器本身?yè)p壞，則需更換電機端編碼器。
4. 運行中不定期死機/重啟
散熱排查：清理驅動器散熱片和進風口積灰，檢查散熱風扇是否停轉，積灰過熱會導致核心芯片不穩定，更換損壞的風扇，重新涂抹導熱硅脂即可解決。
電容老化：查看電源板和母線電容，更換所有鼓包漏液的電容，電容老化會導致供電不穩定，引發不定期死機。
總線通訊故障：如果是EtherCAT總線通訊斷開導致死機，檢查網口PHY芯片，更換雷擊損壞的PHY芯片和隔離變壓器，修復通訊即可。
5. 制動控制故障/抱閘無法打開
外部排查：測量抱閘線圈供電是否正常，檢查抱閘接線是否松動，排除抱閘線圈本身燒壞問題。
驅動器維修：驅動器側制動輸出繼電器觸點燒蝕，或制動控制MOS管損壞，會導致抱閘無輸出，更換觸點燒蝕的繼電器或損壞的MOS管即可修復。
