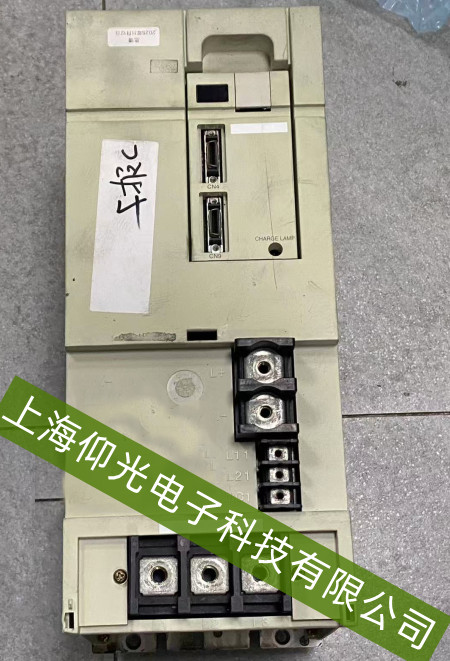

一、三菱驅動器aAL52偏差過大故障點定位
三菱伺服驅動器AL52為位置偏差過大報警，多見于 MR-J3、MR-J4、MR-E 系列，屬于位置跟蹤類故障。故障核心集中在機械負載、編碼器反饋、伺服參數、電源穩定性四大區域。典型表現：啟動時報，多為加減速過急、轉矩限制過低；運行中突發，多為機械卡滯、負載突變；高速 / 重載時觸發，多為位置環增益不足、編碼器信號異常；重啟后復發，多為電源壓降、電機轉矩不足。該故障意味著電機實際位置與指令偏差超限（滯留脈沖超編碼器分辨率 ×10），伺服緊急停機防碰撞。
二、故障原因分析
機械負載卡滯或過載是首要誘因。絲杠、導軌、軸承磨損或異物卡死，手動盤車阻力大；聯軸器錯位、齒輪箱磨損、皮帶松弛，傳動阻力波動；設備超負載運行或電機選型偏小，轉矩不足以驅動負載，位置跟蹤滯后。
參數設置不合理為最常見外因。加減速時間常數過小，指令突變電機響應不及；轉矩限制值偏低，輸出轉矩不足；位置環增益太小，系統響應慢、偏差累積；電子齒輪比錯誤，脈沖指令與負載不匹配。
編碼器反饋異常導致位置失步。編碼器線纜 CN2 接頭松動、針腳氧化，信號斷續；線纜拖鏈彎折、屏蔽不良，受干擾失真；編碼器本體故障（芯片老化、電池沒電），位置信號不準。
電源壓降與電機轉矩不足誘發故障。電源電壓波動、容量不足，電機輸出轉矩下降；電機繞組絕緣老化、退磁，轉矩能力衰減，無法跟蹤快速指令。
驅動器硬件隱性故障不可忽視。電流檢測電路漂移、主控板虛焊，導致轉矩輸出異常；散熱不良過熱，參數運算出錯，觸發誤報警。
三、三菱驅動器aAL52偏差過大維修處理角度
檢修遵循先機械后電氣、先參數后硬件、先易后難原則，分步排查修復。第一步檢查機械負載與傳動。斷電手動盤車，清理異物、潤滑導軌絲杠；校正聯軸器、張緊皮帶、修復磨損齒輪；核算負載轉矩，確認電機選型匹配，必要時更換大功率電機。
第二步優化伺服參數匹配負載。用 MR Configurator2 軟件，增大加減速時間常數（如設 500–1000ms）；適度提高轉矩限制值（≤300% 額定轉矩）；提升位置環增益（參數 No.6），增強響應；核對電子齒輪比，確保指令與負載匹配；重啟后做電機原點復位。
第三步排查編碼器反饋鏈路。斷電檢查 CN2 接頭，清潔針腳、重新鎖緊；檢查線纜無破損、彎折，更換屏蔽線并單端接地；測量編碼器 5V 供電（4.8–5.2V）；替換同型號編碼器測試，排除本體故障。
第四步穩定電源與檢測電機。測量輸入電壓，波動大時增穩壓電源或擴容；檢查電機繞組電阻與絕緣，排除匝間短路；電機退磁時做充磁或更換電機。
第五步檢測驅動器硬件與散熱。清理散熱風道、風扇；空載運行觀測電流波形，排查電流傳感器；檢查主板有無虛焊、燒蝕，必要時維修或更換驅動器。
維修完成后，空載運行 30 分鐘無報警，帶載運行 2 小時定位精準、偏差穩定，即可投入生產。
結語
三菱驅動器aAL52偏差過大故障本質是位置偏差超限、跟蹤失步，核心誘因集中在機械卡滯、參數不當、編碼器異常、電源壓降、硬件故障。日常維護需定期緊固接頭、潤滑機械、核對參數、清潔散熱，可有效規避故障，保障伺服系統穩定運行。
