一、故障點定位

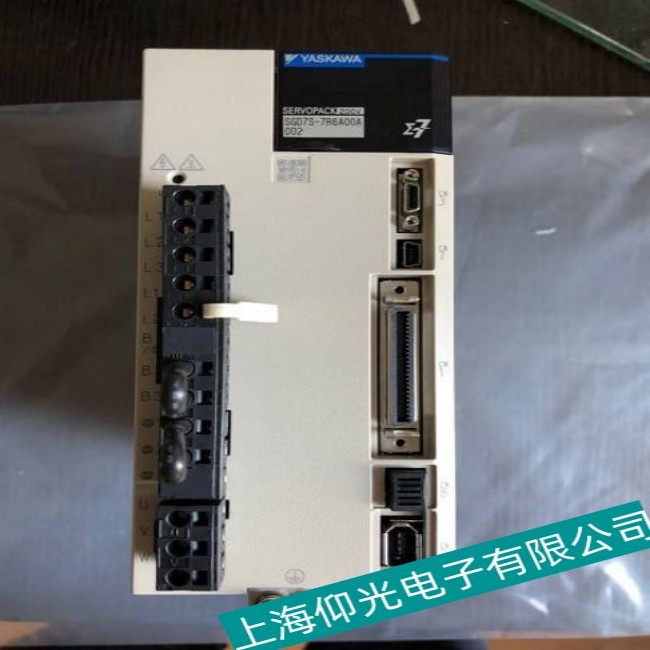

安川伺服驅動器A.C90為編碼器通信異常報警，常見于 Σ-7（SGD7S）、Σ-5（SGDV）系列，屬于位置反饋通信類故障。故障核心集中在編碼器線纜與接頭、編碼器本體、驅動器通信端口、電磁干擾環境四大區域。典型表現：上電即報，多為 CN2 接頭松動、5V 供電異常；運行中隨機報警，多為線纜拖鏈磨損、屏蔽不良或強干擾；高速 / 震動工況易觸發，多為針腳氧化、虛接；更換編碼器后復發，多為參數不匹配或驅動器通信電路損壞。該故障會導致伺服立即停機、位置反饋中斷，直接影響設備定位精度與連續運行能力。
二、故障原因分析
編碼器線纜與連接不良是首要誘因。CN2 接口針腳彎曲、氧化、松動，或電機側接頭接觸不良，導致通信信號斷續；線纜長期拖鏈彎折、外皮破損、芯線斷線，尤其 5V 電源與信號線易受損；使用非規定阻抗線纜或長度超 50 米，信號衰減超限；屏蔽層接地不良或未接地，信號受干擾失真，觸發通信錯誤報警。
編碼器本體故障為常見內因。編碼器內部通信芯片、信號處理電路老化損壞，無法正常發送位置數據；絕對值編碼器電池電壓不足，上電初始化失敗，間接誘發通信異常；環境溫濕度超標、切削油侵蝕，導致編碼器電路板腐蝕短路。
電磁干擾與接地不當易誘發故障。伺服動力線、變頻器、接觸器等強電設備產生的電磁噪聲，耦合干擾編碼器信號線；控制柜內強弱電混走、接地混亂，形成地電位差，引發信號誤碼；振動導致接頭松動、接觸電阻增大，信號傳輸不穩定。
驅動器硬件與參數異常為深層誘因。驅動器內部通信接口電路、CPU 故障，無法正確接收解析數據；長期過熱、過載導致主板虛焊、元件損壞；Σ-7 系列修改預留參數（Pn0D8）后未初始化，導致通信協議不匹配。
三、安川驅動器維修處理角度
檢修遵循先外后內、先易后難原則，分步排查修復。第一步全面檢查編碼器線纜與接頭。斷電后拆下 CN2 兩端接頭，檢查針腳是否彎曲、氧化、銹蝕，用無水酒精清潔后重新插緊并鎖緊；目視檢查線纜外皮有無破損、擠壓、彎折痕跡，重點檢查拖鏈段與電機出口處；用萬用表測量 5V、GND、信號線通斷，確認無斷線、短路，更換為安川指定規格屏蔽線纜，長度控制在 50 米內；規范屏蔽層單端接地，與動力線分開走線，間距≥20cm，避免強弱電同管敷設。
第二步檢測編碼器供電與本體。上電測量 CN2 接口 5V 電壓，確保在 4.8–5.2V 范圍內，電壓異常時檢查電源模塊、保險絲及接線端子；更換同型號正常編碼器測試，若報警消失，判定為原編碼器損壞，需更換并重新設定原點；絕對值編碼器同步檢查電池電壓，低于 3.0V 時更換鋰電池并重新寫入位置數據。
第三步排查干擾與優化接地。整理控制柜布線，將編碼器信號線與動力線、控制線分開，交叉處采用垂直交叉；檢查所有接地端子（驅動器、電機、控制柜）是否緊固，接地電阻≤4Ω，消除地電位差；在編碼器線纜兩端加裝磁環，抑制高頻噪聲，改善電磁環境。
第四步核對參數與檢修驅動器。通過 SigmaWin + 軟件核對編碼器類型、通信協議參數，Σ-7 系列恢復 Pn0D8 默認值，必要時恢復出廠參數后重新配置；若更換線纜、編碼器后故障依舊，檢測驅動器內部通信電路，修復虛焊、更換損壞芯片或主板。
安川驅動器維修完成后，空載運行 30 分鐘無報警，帶載運行 2 小時定位精準、通信穩定，即可投入生產。
