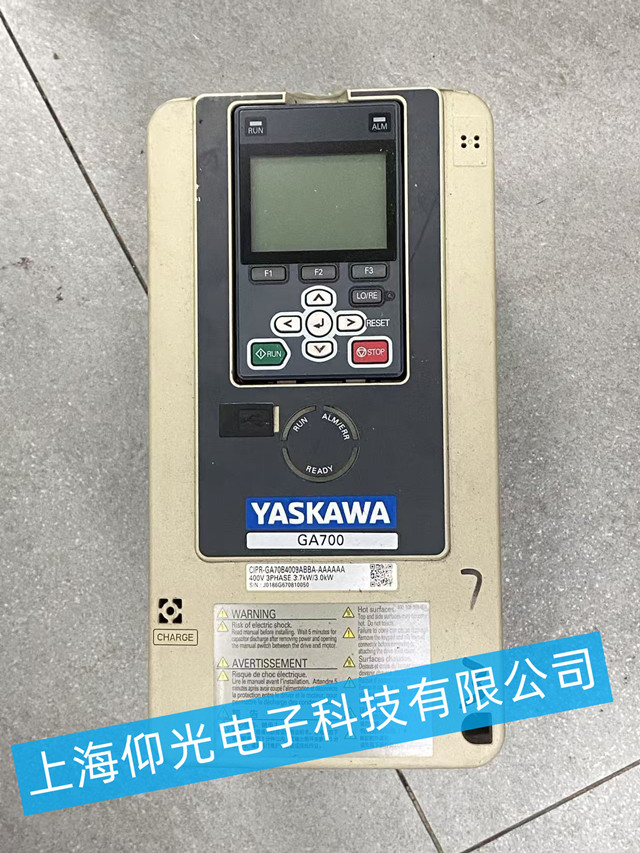

安川 GA700 變頻器（CIPR-GA70B4009ABBA）維修方案

一、設備基礎信息

• 型號：CIPR-GA70B4009ABBA
• 功率：3.7kW（3.0kW），400V 三相
• 品牌：安川（YASKAWA）GA700 系列

二、故障診斷流程

1. 外觀與電氣檢測
   檢查設備外觀是否存在炸機、燒損、進水等物理損傷；測量輸入輸出端子絕緣電阻，確認主回路是否短路 / 斷路；檢測控制回路電壓是否在正常范圍。
2. 上電功能測試
   逐步安全上電，觀察面板顯示狀態，記錄報警代碼（如 OC、OV、UV、OH 等）；通過系統參數讀取，判斷主控板、驅動板、IGBT 模塊等核心部件的工作狀態。
3. 拆解與精確定位
   對故障點進行拆解，定位具體損壞元器件（如電源芯片、驅動 IC、IGBT 模塊、電解電容、散熱風扇等），評估維修可行性與成本。

三、維修方案

 分故障維修內容

• 電源板 / 驅動板故障（表現為無顯示、炸機、欠壓等）
  維修內容：清洗電路板、更換損壞元器件（電源芯片、驅動 IC、電容等）、重新焊接與絕緣處理、上電功能驗證
• 主控板故障（表現為通訊異常、CPU 故障、參數丟失等）
  維修內容：芯片級維修、程序重新燒錄、參數恢復與校準、通訊功能測試
• IGBT 模塊損壞（表現為過流、過壓、炸機等）
  維修內容：更換全新原裝 IGBT 模塊、檢修驅動電路、清理風道、帶載滿載測試
• 散熱 / 風扇故障（表現為過熱報警、風扇不轉等）
  維修內容：更換風扇、清理風道、檢測溫度保護回路、模擬溫度測試

• 操作面板故障（表現為無顯示、按鍵失靈等）
  維修內容：更換面板或維修按鍵電路、校準顯示功能、測試按鍵響應
