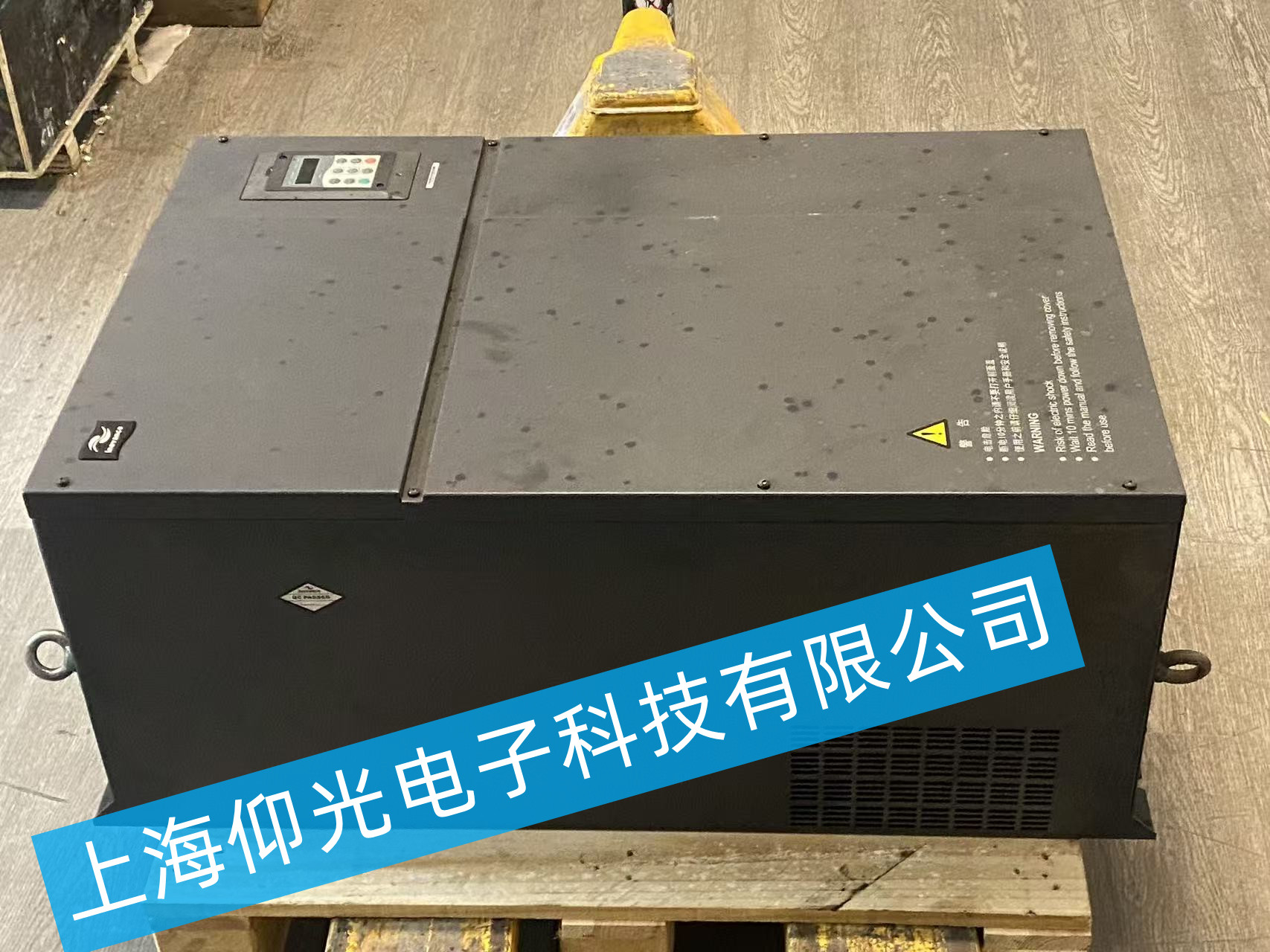

匯川大功率變頻器維修方案

一、故障診斷流程

1. 外觀與上電前檢測
   • 先檢查設備外觀：有無電容鼓包、燒痕、端子腐蝕、風扇損壞、模塊炸裂等物理損傷，重點查看主回路端子、散熱片與控制板接口。
   • 斷電后靜置 10 分鐘以上（等待直流母線完全放電），用萬用表測量整流橋、IGBT 模塊、直流母線電容是否擊穿 / 短路，確認無短路隱患后再上電。
   • 上電后觀察面板狀態：記錄故障代碼（如 OV、OC、OL、LU、OH、CE 等）、指示燈狀態、按鍵與顯示是否正常。
2. 功能與信號測試
   • 測試數字量輸入 / 輸出、模擬量輸入 / 輸出、RS485/Profinet 等通訊接口信號是否正常，排查接線松動或接口故障。
   • 空載運行測試：檢查輸出三相電壓、電流是否平衡，有無異響、過熱、抖動現象。
   • 帶載測試：逐步加載至額定負載，觀察是否出現過流、過載、失速、通訊中斷等保護動作，確認故障復現規律。

二、常見故障及維修措施

1. 無顯示 / 上電無反應
   • 排查：開關電源損壞、控制板供電故障、面板排線接觸不良、輸入快熔熔斷、接觸器未吸合。
   • 維修：更換損壞的開關電源模塊 / 快熔管；重新插拔面板排線并加固；修復控制板電源回路（如濾波電容、穩壓 IC、PFC 電路）；檢查主接觸器線圈與觸點。
2. 過流 / 過載保護（OC/OL）
   • 排查：IGBT 模塊損壞、驅動光耦 / 驅動板故障、電機 / 負載短路、電流檢測電路異常、參數設置不當（過載保護閾值過低、加減速時間過短）。
   • 維修：更換故障 IGBT 模塊及對應驅動板 / 光耦；清理驅動板積塵與腐蝕；檢查電機絕緣與負載卡滯；重新整定電機額定參數與電流保護值。
3. 過壓 / 欠壓保護（OV/LU）
   • 排查：直流母線電容老化、制動單元 / 電阻故障、電網電壓波動、減速時間過短、電壓檢測電路偏移、預充電回路故障。
   • 維修：更換鼓包 / 容量衰減的母線電容；檢修制動回路（更換制動電阻或驅動板）；調整加減速時間；校準電壓檢測電路參數；修復預充電電阻與接觸器。
4. 通訊 / 按鍵失靈
   • 排查：RS485/Profinet 接口電路損壞、通訊線接觸不良、面板按鍵老化、控制板 MCU / 通訊芯片故障。
   • 維修：更換通訊接口芯片（如 MAX485、以太網 PHY）；重新壓接接線端子并做屏蔽處理；清潔或更換故障按鍵面板；必要時更換控制板或通訊模塊。
5. 過熱保護（OH）
   • 排查：散熱風扇損壞、風道堵塞、溫度傳感器失效、散熱片與 IGBT 接觸不良、導熱硅脂干涸。
   • 維修：更換故障風扇；清理風道灰塵與雜物；校準或更換溫度傳感器；重新涂抹導熱硅脂并緊固散熱片螺絲。
6. 輸出不平衡 / 缺相
   • 排查：某相 IGBT 模塊損壞、驅動電路故障、輸出端子松動、電機繞組故障。
   • 維修：更換損壞的 IGBT 模塊與驅動電路；緊固輸出端子；檢測并修復電機繞組故障。

三、維修步驟

1. 拆機與清潔
   • 斷電后靜置 10 分鐘以上，確認母線電壓放完后，拆解外殼、蓋板與功率模塊。
   • 用無水酒精 + 壓縮空氣清潔電路板、散熱片、風道，去除灰塵與油污，重點清潔功率模塊、控制板與接線端子。
2. 故障定位與元件更換
   • 針對診斷出的故障點，更換損壞的功率模塊、電解電容、驅動 IC、接口芯片、風扇等元件。
   • 焊接時采用防靜電措施（如佩戴防靜電手環、使用防靜電烙鐵），避免靜電擊穿敏感元器件。
   • 更換 IGBT 模塊后，需同步檢查驅動電路，確保驅動波形正常、負壓充足。
3. 參數恢復與調試
   • 恢復出廠參數或導入備份參數，重新設置電機額定參數、加減速時間、保護閾值、通訊參數等。
   • 空載試運行 30 分鐘，確認輸出電壓、電流穩定，無異常報警；再帶載試運行，逐步提升至額定負載，觀察運行狀態。
4. 老化
   • 整機連續滿載運行 2~4 小時，監測溫度、電壓、電流、噪音等指標，確認無過熱、無報警、運行平穩。
