一、故障點定位

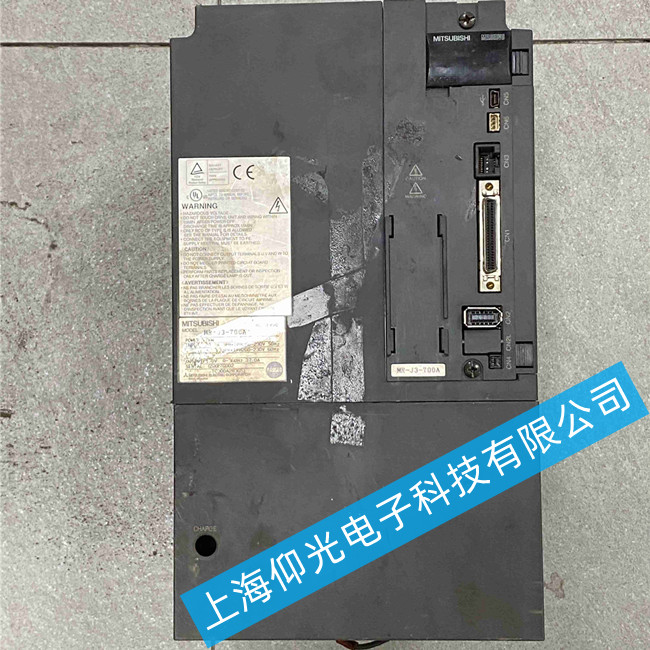

三菱伺服驅動器20.3（AL.20.3） 為編碼器普通通信 — 接收數據錯誤 3，多見于 MR‑J4、MR‑JE 系列，屬于位置反饋通信類故障。故障核心集中在編碼器 CN2 接口與線纜、編碼器本體、驅動器通信電路、電磁干擾環境四大區域。典型表現：上電即報，多為 CN2 端子松動、5V 供電異常；運行中隨機報警，多為線纜彎折磨損、屏蔽不良或強干擾；高速 / 震動工況易觸發，多為接頭氧化、針腳虛接；更換編碼器后復發，多為參數不匹配或驅動器通信端口損壞。該故障會導致伺服立即停機、位置反饋中斷，直接影響設備連續運行與定位精度。
二、故障原因分析
編碼器線纜與連接故障是首要誘因。CN2 接口針腳彎曲、氧化、松動，或電機側接頭接觸不良，導致通信信號斷續；線纜長期拖鏈彎折、外皮破損、芯線斷線，尤其 5V 電源與信號線易受損；屏蔽層接地不良或未接地，信號受干擾失真，連續 3 個通信周期未收到有效數據，觸發 20.3 報警。
編碼器供電與本體異常為常見內因。編碼器 5V 供電電壓低于 4.5V、紋波過大，或電源回路接觸電阻大，導致通信芯片工作異常；編碼器內部通信芯片、存儲單元老化損壞，無法正常發送位置數據；絕對值編碼器電池電壓不足，導致上電初始化失敗，間接誘發通信異常。
電磁干擾與接地不當易誘發故障。伺服動力線、變頻器、接觸器等強電設備產生的電磁噪聲，通過耦合干擾編碼器信號線；控制柜內強弱電混走、接地混亂，形成地電位差，引發信號誤碼；環境溫度過高、濕度過大，加速線纜與元器件老化，降低抗干擾能力。
參數配置與驅動器硬件故障為深層誘因。編碼器類型（增量 / 絕對值）、通信協議參數設置錯誤，與電機不匹配；驅動器內部通信接口電路、CPU 故障，無法正確接收解析數據；長期過載、過熱導致驅動器主板虛焊、元件損壞，誘發隱性通信故障。
三、三菱伺服驅動器維修處理角度
檢修遵循先外后內、先易后難原則，分步排查修復。第一步全面檢查編碼器線纜與接頭。斷電后拆下 CN2 兩端接頭，檢查針腳是否彎曲、氧化、銹蝕，用無水酒精清潔后重新插緊并鎖緊；目視檢查線纜外皮有無破損、擠壓、彎折痕跡，重點檢查拖鏈段與電機出口處；用萬用表測量 5V、GND、信號線通斷，確認無斷線、短路，更換老化破損線纜；規范屏蔽層單端接地，遠離動力線，避免強弱電同管敷設。
第二步檢測編碼器供電與本體。上電測量 CN2 接口 5V 電壓，確保在 4.8–5.2V 范圍內，電壓異常時檢查電源模塊、保險絲及接線端子；更換同型號正常編碼器測試，若報警消失，判定為原編碼器損壞，需更換并重新設定原點；絕對值編碼器同步檢查電池電壓，低于 3.0V 時更換鋰電池并重新寫入位置數據。
第三步排查干擾與優化接地。整理控制柜布線，將編碼器信號線與動力線分開走線，間距≥20cm，交叉處采用垂直交叉；檢查所有接地端子（驅動器、電機、控制柜）是否緊固、接地電阻≤4Ω，消除地電位差；加裝磁環、濾波器，抑制線路噪聲，改善電磁環境。
第四步核對參數與檢修驅動器。通過 MR Configurator2 軟件核對編碼器類型、通信協議參數，確保與電機匹配，必要時恢復出廠參數后重新配置；若更換線纜、編碼器后故障依舊，檢測驅動器內部通信電路，修復虛焊、更換損壞芯片或主板。
維修完成后，空載運行 30 分鐘，無報警；帶載運行 2 小時，定位精準、通信穩定，即可投入生產。
結語
三菱伺服驅動器維修20.3 報警本質是編碼器通信連續丟幀，核心誘因集中在線纜連接不良、供電異常、電磁干擾、參數 / 硬件故障。日常維護需定期緊固接頭、檢查線纜狀態、規范布線接地、優化參數設置，可有效規避故障，保障伺服系統穩定運行。
