一、故障點定位

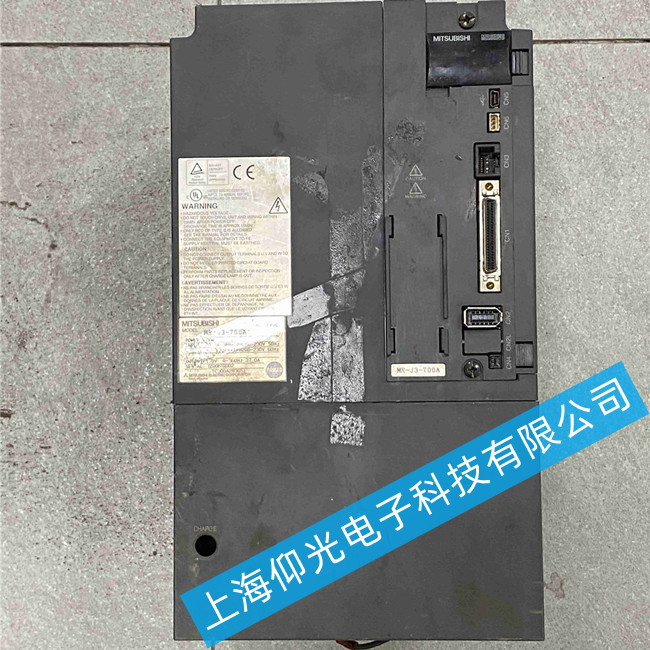

三菱伺服驅動器E6.1（AL.E6.1） 為強制停止警告，屬于安全回路類報警，常見于 MR-JE、MR-J4 等系列。故障核心鎖定在控制回路 24V 供電、CN1 接口急停信號（EM1/EM2 與 SG）、外部急停按鈕 / 聯鎖觸點、參數配置四大區域。典型表現：上電即報 E6.1，多為 24V 未供、EMG-SG 未短接或急停按鈕按下；運行中突發報警，多為急停回路斷線、端子松動或觸點氧化；復位后反復報警，多為參數未屏蔽或外部聯鎖異常。該故障觸發伺服禁止輸出，電機無法運行，是設備上電與安全聯鎖的常見屏障。
二、故障原因分析
24V 控制電源缺失或異常是首要誘因。驅動器 CN1 接口的 EMG、SG 端子依賴外部 24V 供電，電源未接、保險絲熔斷、正負極接反或電壓低于 20V，會直接導致急�；芈凡粚�(dǎo)通，觸發 E6.1。
急停信號回路斷線或接觸不良為最常見外因。CN1 端子 EM1/EM2（急停輸入）與 SG（公共端）未短接或未接外部急停按鈕；設備震動導致端子松脫、針腳氧化變形；急停按鈕老化、觸點燒蝕或線路破損，造成信號中斷。
外部安全聯鎖動作或接線錯誤易誘發故障。外圍安全門、限位開關、繼電器觸點等聯鎖信號未閉合；急停按鈕誤按下后未復位；多站聯鎖回路接線混亂，導致信號異常觸發報警。
參數設置不當為隱性誘因。伺服默認 PA04 參數為 “強制停止有效”，若未使用外部急停卻未屏蔽該功能，上電即報 E6.1；參數誤改或恢復出廠后未重新配置，也會導致報警復現。
三、三菱伺服驅動器維修處理角度
檢修遵循先查供電、再驗回路、后核參數、最后排查聯鎖的原則，快速定位修復。第一步檢查 24V 控制電源。斷電后測量 CN1 接口 24V 端子電壓，確認在 24V±10% 范圍內；檢查電源正負極接線，排除反接；更換熔斷保險絲，確保供電穩定。
第二步排查 CN1 急停信號回路。斷電后檢查 EM1/EM2 與 SG 端子：無需外部急停時，直接用短線短接 EMG 與 SG；需外接急停按鈕時，檢查按鈕常開 / 常閉狀態，按下復位后測量觸點通斷；緊固端子，清理氧化層，更換破損線纜。
第三步配置參數屏蔽無用急停。上電進入?yún)?shù)界面，找到PA04參數，將默認值 “1（有效）” 改為 “0（無效）”，保存參數并斷電重啟，報警即可消除；使用 PLC 控制時，同步檢查 PLC 側急停參數（如 Pr.82）并設為無效。
第四步檢查外部聯鎖與硬件。逐一排查安全門、限位開關、繼電器等聯鎖觸點，確保閉合良好；手動復位所有急停按鈕，確認無卡死；檢查線纜屏蔽與接地，避免電磁干擾導致誤報警。
維修完成后，空載上電測試，E6.1 報警消除；點動運行正常、無異常報警，即可投入生產。
結語
三菱伺服驅動器維修E6.1 故障本質是急停安全回路未導通，核心誘因集中在24V 供電異常、EMG-SG 回路斷線、參數未屏蔽、外部聯鎖動作。日常維護需定期緊固 CN1 端子、檢查 24V 電源狀態、合理配置急停參數，可快速規避該故障，保障伺服系統安全穩定運行。
