一、故障點定位

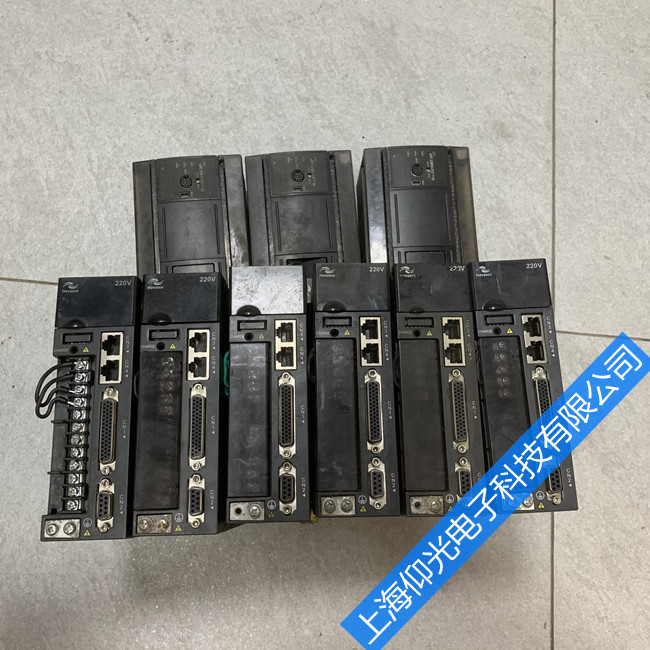

匯川伺服驅動器7310（E731.0） 為絕對值編碼器位置丟失報警，僅在絕對值編碼器系統中出現，斷電重啟或運行中均可觸發。故障核心集中在三大區域：編碼器電池供電回路、編碼器信號線纜與接口、驅動器位置存儲與參數配置單元。典型表現：設備斷電搬遷后開機即報，多為電池掉電或未接電池；運行中隨機報警，多為電池電壓低、線纜接觸不良；復位后反復報錯，多為參數未清或編碼器硬件損壞。該故障直接導致伺服無法識別機械坐標，必須回零才能運行，影響自動化連續生產。
二、故障原因分析
電池供電異常是首要誘因。絕對值編碼器依賴外置電池（通常 3.6V）斷電保存位置數據，電池電壓低于 3.0V、電池老化失效、斷電期間電池未連接，都會導致位置數據丟失，直接觸發 7310 報警。電池插座氧化、線纜破損或接觸不良，會造成供電不穩定，引發間歇性故障。
編碼器線纜與接口故障為常見外因。設備長期震動導致編碼器端子松脫、接口氧化；線纜彎折磨損、屏蔽層破損，信號受干擾；接頭針腳變形、虛焊，造成位置信號傳輸中斷或失真，導致驅動器讀取位置異常而報警。
參數配置不當與數據紊亂易誘發故障。更換電池或搬遷設備后，未執行位置數據清除與復位操作；驅動器參數 H0d.20 未正確設置，舊故障數據未清零；系統上電時序錯誤，電池供電與驅動器上電不同步，導致位置數據寫入失敗。
編碼器或驅動器硬件損壞為深層內因。編碼器內部存儲芯片損壞，無法保存位置數據；驅動器位置檢測電路故障，采樣異常誤報；長期高溫、潮濕環境加速元器件老化，誘發隱性故障。
三、匯川伺服驅動器維修處理角度
檢修遵循先電池、后線纜、再參數、最后硬件的順序，分步排查。第一步檢查電池供電回路。斷電后測量電池電壓，低于 3.2V 直接更換同型號鋰電池；清潔電池插座氧化層，緊固接線端子，確保接觸良好；檢查電池線纜有無破損、斷路，及時更換故障線纜。
第二步排查編碼器線纜與接口。斷電后拔插編碼器接頭，檢查針腳是否彎曲、氧化；用萬用表測量線纜通斷與屏蔽層連續性，更換破損線纜；固定線纜，避免長期彎折與震動，確保信號傳輸穩定。
第三步清除故障并重置參數。上電后進入驅動器參數界面，找到H0d.20參數，將默認值 0 改為 1，執行位置數據清零與故障復位；斷電 5 秒后重新上電，確認報警消除；整機清除錯誤后，伺服軸重新執行回零操作，恢復坐標基準。
第四步檢測硬件與環境優化。若上述操作無效，更換編碼器測試，判斷是否為編碼器損壞；檢查驅動器內部位置檢測電路，修復虛焊或更換損壞元器件；清理電控柜粉塵，改善通風散熱，避免高溫潮濕環境影響設備穩定性。
全部維修完成后，空載運行 30 分鐘，監測無報警；帶載運行 2 小時，位置定位精準、無異常，即可投入正常生產。
匯川伺服驅動器維修7310 報警核心是絕對值編碼器位置數據丟失，多由電池掉電、線纜不良、參數未清引發。日常維護需定期檢查電池狀態、緊固接線端子、優化參數設置，可有效規避故障，保障伺服系統穩定運行。
