一、ABB變頻器維修故障點識別

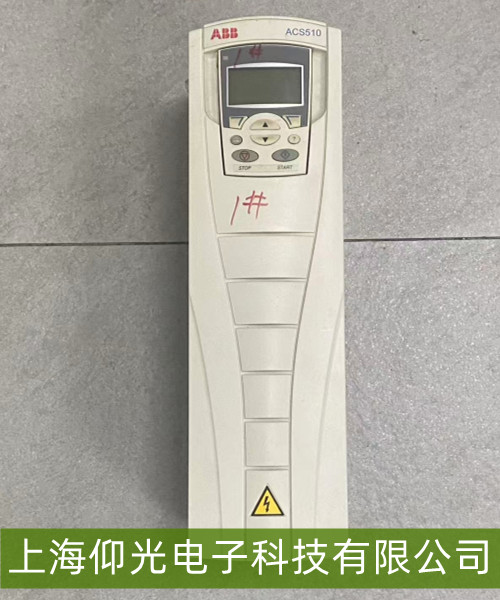

ABB ACS800、ACS580 系列變頻器 7501 代碼為機柜內部冷卻風扇故障，驅動器實時檢測風扇轉速反饋信號，風扇停轉、轉速偏低、信號丟失即刻彈出告警并限載停機，長期帶故障運行會觸發模塊超溫保護。故障分兩種工況：上電自檢直接報 7501，復位無效，屬于風扇供電或本體損壞；設備運行一段時間間歇報警，停機冷卻后短暫恢復，多為風道積灰、風扇轉速衰減、接線虛接。
故障集中三大點位：機柜散熱風扇本體、風扇供電排線與插座、主控板風扇轉速檢測回路。禁止長期帶告警運行，散熱失效會快速燒毀 IGBT 功率模塊，擴大維修成本。
二、故障根源拆解
風扇本體與線路接觸故障
車間粉塵、油污堆積扇葉，卡滯導致風扇轉速不足；風扇軸承老化磨損，運轉異響、轉速達不到檢測閾值；風扇插頭長期震動針腳氧化、排線內部斷線，24V 供電中斷，轉速反饋信號丟失；線纜受切削液腐蝕，供電時通時斷，形成間歇性 7501 告警。
環境與風道堵塞問題
設備長期無除塵維護，散熱器、進風口濾網被粉塵完全封堵，機箱內部高溫，風扇負載加重轉速下降；車間環境溫度超標，加劇風扇老化速度；多粉塵工況未加裝防塵網，雜物纏繞扇葉，風扇無法正常運轉。
變頻器內部檢測電路故障
風扇供電電源濾波電容老化，24V 輸出電壓偏低，風扇動力不足；主控板風扇檢測光耦、采樣電阻虛焊損壞，無法識別正常轉速信號，風扇完好依舊誤報 7501；風扇排線插槽焊盤脫焊，反饋回路斷路。
三、分層維修實操方案
（一）外部風道與風扇基礎檢修
斷電充分放電后拆開變頻器機柜蓋板，清理濾網、散熱器積塵油污；手動撥動風扇扇葉，判斷有無卡滯異物，清理纏繞雜物；拔下風扇供電插頭，擦拭氧化針腳重新插緊；通電觀察風扇啟動狀態，完全不轉或轉速微弱直接更換同規格散熱風扇。
（二）環境與參數優化調試
改善機房通風，降低設備周邊環境溫度；定期清理防塵濾網，避免粉塵堆積；調整風扇溫控參數，降低風扇啟動溫度閾值，讓風扇保持常轉狀態，減少高溫告警概率；大功率設備加裝外置散熱風機輔助降溫。
（三）內部供電與檢測電路維修
風扇更換后仍報 7501，判定主板回路故障。拆機檢測風扇 24V 供電電壓，電壓不足更換老化濾波電容；檢查風扇排線插槽補焊脫焊點位；測量轉速檢測光耦、采樣電阻，損壞元件直接更換控制板；整機維修完成后空載運行一小時，持續監測風扇轉速，無 7501 告警再帶載投產。
